Konstruktives

Bei jedem größeren Aquarium stellt sich die Frage nach
Aufstellungsort, Größe sowie Art&Ort der benötigten Technik.

Die Entscheidung viel bei uns für ein sog. Delta Eck-Aquarium.
welches so groß wie möglich ins bereits bestehende Wohnzimmer
integriert werden konnte.

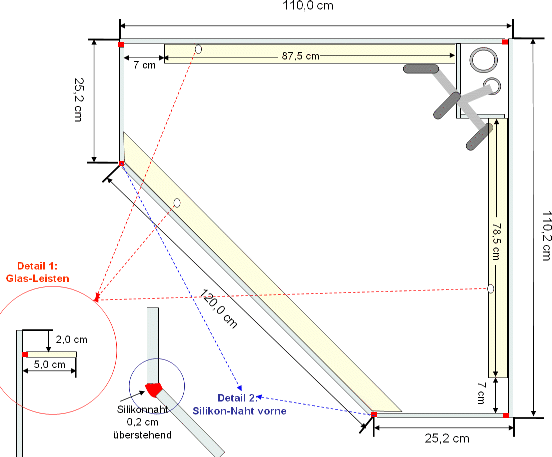

Maße:     110x110 cm, ca 550l
              Frontscheibe 120cm lang, Höhe 60 cm, Glasstärke 12mm,

Dabei sollte so wenig wie möglich Technik im Wohnzimmer sichtbar
sein was folgendermaßen realisiert wurde:
   - Aquarium an der Wand aufgehängt
   - Wasser Zu-/Abfluss vom EG in den Keller verdeckt
      und ins Mauerwerk integriert
   - Sämtliche Technik im Keller



Da das Becken in Summe ein Gewicht von mehreren hundert Kilo hat

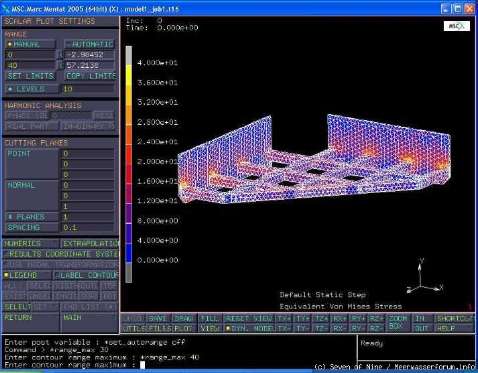

muss eine steife Konstruktion gewählt werden. Diese wurde mittels
numerischer Simulation optimiert.

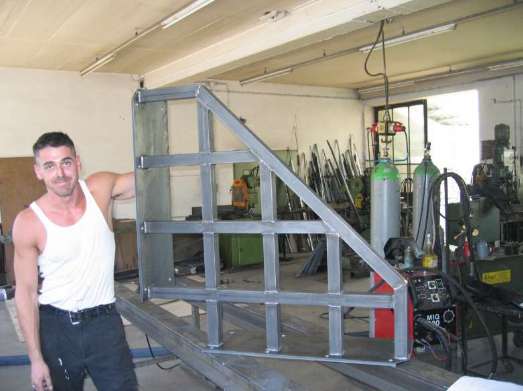

Anschließend wurde der Rahmen, von einem lieben Arbeitskollegen,
aus Stahlprofilen gesägt und geschweißt.

... dann mehrfach mit Rostschutz-Lackierung versehen.
Montage im Wohnzimmer mittels rostfreien Hilti Injektionsankern
Hy20 um die Tragfähigkeit des Mauerwerks voll auszunützen.
In der Ecke unten: die Diamant-Kernbohrung in den Keller

Sicher ist sicher.... deswegen erfolgt ein abschließender Belastungs-
test durch versiertes Prüfpersonal aus Haus und Nachbarschaft.

Der Tag an dem Markus, mein Aquarien-Händler, samt Papa zum
Aufbau des Beckens kam wurde schon heiß ersehnt.

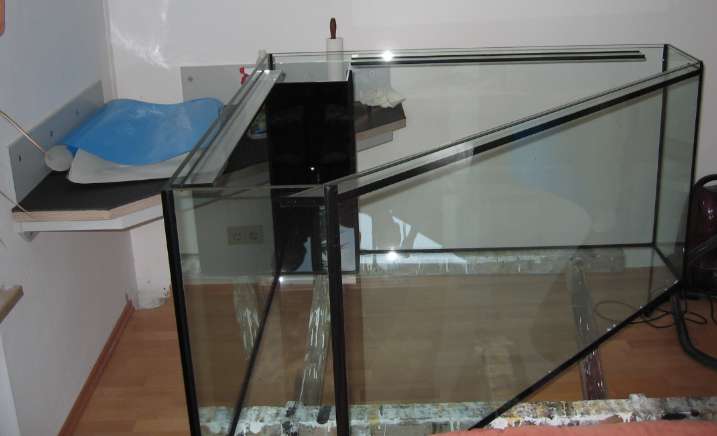

Auf dem Rahmen zu sehen: Die Mehrschicht-Holzplatte sowie
Schaummatte als Unterlage für das Becken.
Die blaue Folie wird später aus Optikgründen und Durchsichtschutz
an den hinteren Seitenwänden aufgezogen/geklebt.

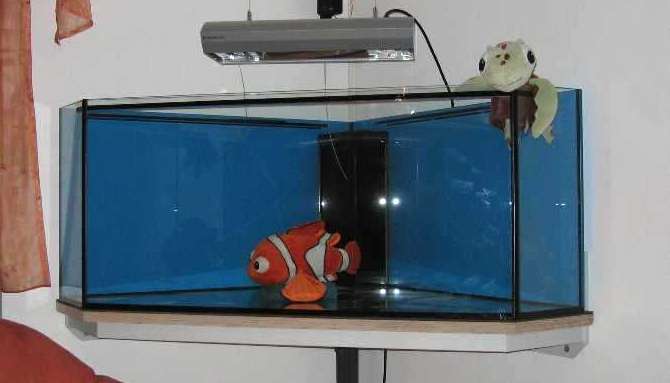

Das aufgestellte (noch leere) Becken mit der 1.ten Bewohner-
Simulation
Unten im Hintergrund sieht man die noch unverkleidete Verrohrung.

Die Verrohrung von unterhalb des Aquariums aus gesehen
(Ablauf-Ø 50mm/Zulauf-Ø 40mm).
Bild-1: unmittelbar nach Montage

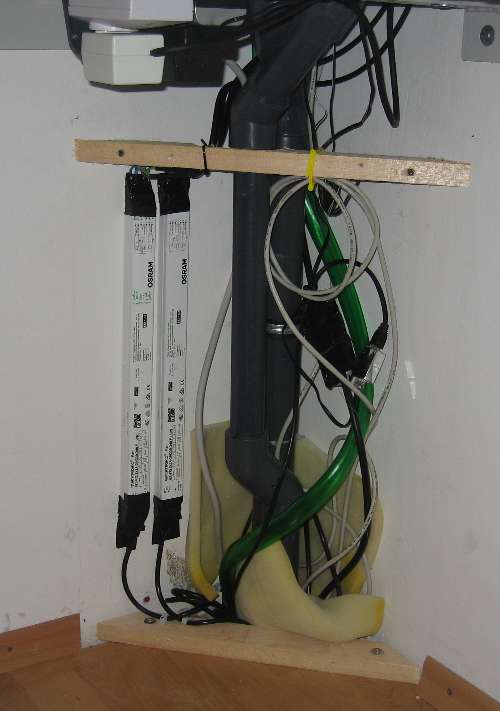

Bild-2: inclusive diverser Meß- und Stromkabel sowie T5-Vorschaltgeräte

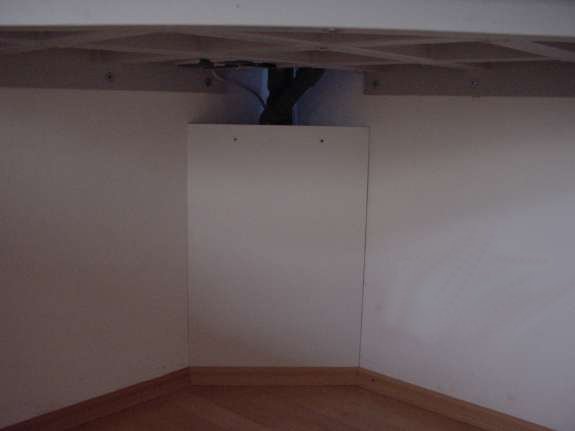

Bild-3: mit montierter Verkleidung
          (mit weißer Folie beklebtes Aluminiumblech)
